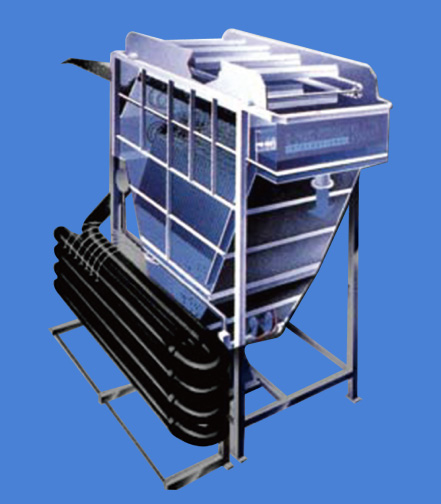

경사판 가압부상 시스템

  • 물결모양의 경사판을 사용하여 수층류 (Laminar flow)를 유도하여 컴팩트한 시스템 실현
  • 대지가 부족한 공장 등의 Area-Saving을 목표로 총체적인 경제성 추구
  • 30~50um의 미세공기는 단시간 내에 신속하고 완벽한 부상분리를 보장
  • 슬러지 함수율이 他유사 시스템의 1/3에 불과한 농축블레이드 적용
  • 스크류 오거는 슬러지를 적재 없이 완벽하게 제거하여 침전 슬러지의 재오염 차단
  • 유지·관리 비용의 최소화 및 운영의 편리성

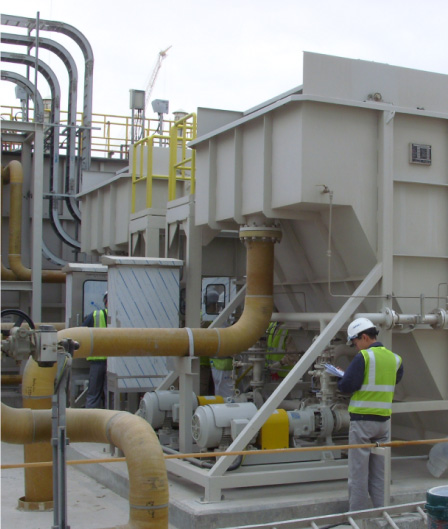

PWF/CPF (Counter-current DAF-principle)

월류부하 (오염물질의 부상속도)가 매우 낮은 중 (中)농도의 폐수처리에 적합 (1.2~1.5 ㎥ / ㎡ / hr)



적용분야
제지, 펄프 생산공정 섬유, 염색 공정 석유화학 공정 석유화학 공정 각종 화학산업 폐수의 부상분리
TYPE
Type Capacity
(㎥/hr)		 Over Flow Load
(㎥/㎡/hr)		 Area
(㎡)		 Dimension (mm) Nozzle (A)
Length (A) Width (B) Heigh (C) Inlet (D) Float
Discharge (E)		 Outlet (F) Bottom
Sluge (G)
PWF10 10 1.47 1.1 2200 1400 2100 80 80 80 80
PWF15 15 1.47 1.65 2200 1900 2100 80 80 80 80
PWF20 20 1.56 1.84 2900 1400 2700 100 100 100 100
PWF35 35 1.81 2.75 2900 1900 2700 125 100 125 100
PWF50 50 1.95 3.67 2900 2400 2700 150 150 150 100
PWF75 75 1.28 6.08 4400 2400 3500 200 150 200 150
PWF100 100 1.43 6.98 4800 2400 3800 200 200 225 150
PWF125 125 1.43 8.73 4800 2900 3800 250 200 250 150
PWF150 150 1.43 10.47 4800 3400 3800 300 200 300 150
CPF05 5 1.47 0.55 2200 900 2100 50 80 50 50
CPF10 10 1.47 1.1 2200 1400 2100 80 80 80 80
CPF15 15 1.47 1.65 2200 1900 2100 80 80 80 80
CPF20 20 1.5 2 2200 2400 2050 80 100 100 100

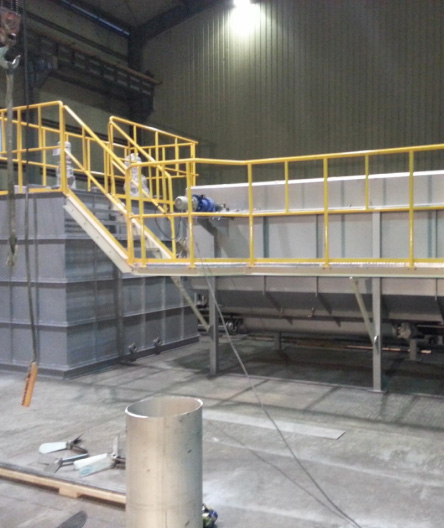

PWL/CPL(Counter-current / Cross Flow Dissolved Air Flotation)

슬러지가 매우 많이 발생하는 고농도 폐수처리에 적합



적용분야
제지, 펄프 생산공정 섬유, 염색 공정 석유화학 공정 식육수산가공 축산 폐수, 식품가공 공정 각종 화학산업 폐수의 부상분리
TYPE
Type Capacity
(㎥/hr)		 Over Flow Load
(㎥/㎡.hr)		 Area
(㎡)		 Length
(A)[mm]		 Width
(B)[mm]		 Heigh
(C)[mm]		 Inlet
(D)[DN]		 Float
discharge
(E)[DN]		 Outlet
(F)[DN]		 Outlet
Bottom
Sluge
(G)[DN]
PWL20 20 3.75 5.33 4500 2400 2350 100 100 100 80
PWL30 30 4.23 7.1 6000 2400 2350 100 100 150 100
PWL40 40 4.4 9.1 6500 2400 2350 150 150 150 100
PWL60 60 3.97 15.1 8500 2400 2350 150 150 200 150
PWL80 80 4.19 19.1 11500 2400 2350 200 150 200 150
PWL100 100 4.42 22.65 8500 3400 2350 200 200 225 150
PWL120 120 4.19 28.65 11500 3400 2350 225 200 250 150
PWL140 140 4.22 33.15 13000 3400 2350 250 200 250 150
PWL160 160 4.25 37.65 14500 3400 2350 250 200 300 150
CPL02 2 3.4 0.59 2250 900 1400 50 50 50 50
CPL05 5 4.26 1.18 2250 1400 1400 50 80 50 50
CPL10 10 4.33 2.31 3000 1650 1500 80 80 80 80
CPL15 15 3.5 4.28 4000 1900 2350 80 80 80 80
CPL20 20 3.75 5.33 4500 2400 2350 100 100 100 80
CPL30 30 4.23 7.1 6000 2400 2350 100 100 150 100

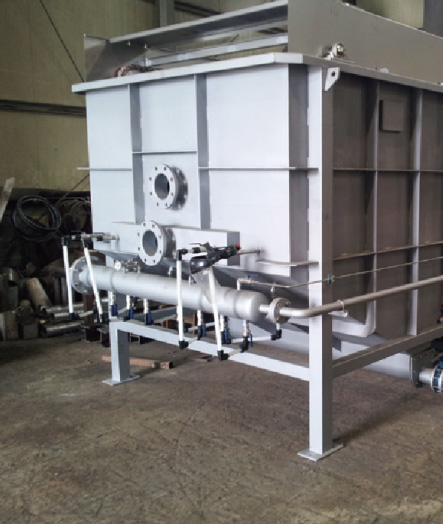

PCL (Counter-current Cross Flow System)

대용량 처리를 위해 양측면에 weir를 장착
운반과 설치의 편리성을 위해 상하 분리 조립형



적용분야
제지, 펄프 생산공정 유류 정제 공정 식육수산가공 축산 폐수, 식품가공 공정
TYPE
Type Capacity
(㎥/hr)		 Over Flow Load
(㎥/㎡/hr)		 Area
(㎡)		 Dimension (mm) Nozzle (A)
Length (A) Width (B) Heigh (C) Inlet (D) Float
Discharge (E)		 Outlet (F) Bottom
Sluge (G)
PCL225 225 2.17 9.5 5800 3250 4250 300 250 250 X 2 200
PCL300 300 2.04 12.15 6250 3400 4600 400 250 300 X 2 200
PCL375 375 1.7 15.9 7500 3400 4600 450 250 300 X 2 200
PCL450 450 1.53 19.65 8750 3400 4600 450 250 300 X 2 200
PCL550 550 1.43 18.75 9000 4000 4500 500 250 400 X 2 200
PCL650 650 2.5 22 9000 4500 4500 500 300 400 X 2 200
